單模光纖耦合氣體流通池 | FCS
在絕大多數的基于激光的氣體采樣傳感系統中，氣體流通池是不可或缺的組件。 FCS系列流通池（Single-Mode Fiber-coupled Gas Flowcells）采用先進的光學設計，可實現極低水平的干擾偽影，可用于使用 SMF28e光纖的光纖耦合傳感系統。

品牌：Wavelength References

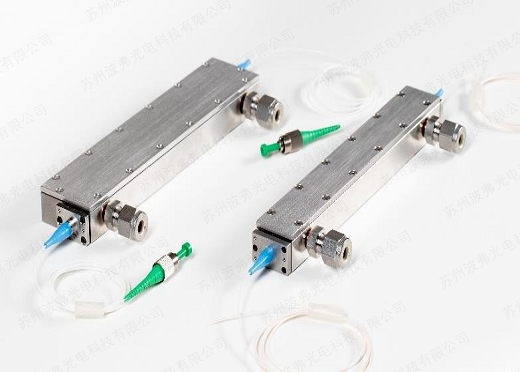

FCS系列：單模光纖耦合氣體流通池

產品特點
· 低成本
· 專為最小化光學干擾偽影而設計
· 針對低濃度/弱吸收線的緊湊型多通道設計
· Swagelok? 接頭，易于集成 寬帶波長操作
典型應用
· 氣體傳感系統
· 光譜研究
· 化學檢測系統
產品介紹

在絕大多數的基于激光的氣體采樣傳感系統中，氣體流通池是不可或缺的組件。FCS系列流通池（Single-Mode Fiber-coupled Gas Flowcells）采用先進的光學設計，可實現極低水平的干擾偽影，可用于使用SMF28e光纖的光纖耦合傳感系統。

FCS系列流通池可以在全真空到1000 Torr的范圍內運行。結合Swagelok?卡套管接頭，F(xiàn)CS系列流通池可以被集成到氣體管線中。

客戶可以選擇三種路徑長度的氣體流通池：16.7cm（1-pass）、47.5cm（3-pass）和78.1cm（5-pass）。折疊光學器件允許我們將多通道選項進行緊湊的設計。

FCS系列流通池由316不銹鋼制成，可在高溫下運行以防止冷凝或去除吸附的污染物（如水）。

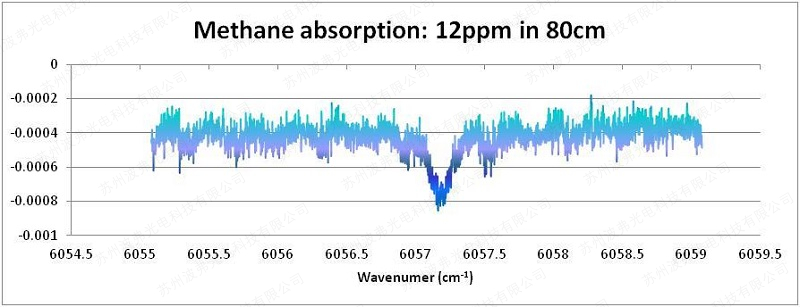

甲烷濃度為 12ppm @ 80cm 流通池

產品型號及主要指標

參數1

FCS

波長范圍

1260nm – 1800nm

尾纖類型

SMF28e

路徑長度 (cm)

16.7 (FC-16), 47.5 (FC-48), 78.1(FC-80)

工作溫度

0°C to +70°C

傳輸效率2

>50% FC-16, FC-48; >35% FC-80

光譜波紋 (P-P)

<0.01 dB, any 2nm span

濕潤表面

316不銹鋼、氟橡膠、玻璃、環氧樹脂

儲存溫度

-40°C to +85°C

Swagelok?護套規格

1/4或1/8管，軟管可用

泄漏率

<10-6 atm-cc/sec

流通池壓

0 to 1000 Torr

流通池體積

35cc FC-48, FC-80; 13cc FC-16

接頭類型

FC/PC, FC/APC, SC/PC, SC/APC,None

更多詳細情況及相關說明，聯系蘇州波弗光電科技有限公司相關銷售人員獲取。

操作注意項:
波長參考流通池使用起來非常簡單，但要獲得最佳性能，請注意以下幾點：
1.流通池有四個安裝孔，底部有4-40螺紋。
2.不要在端蓋上施加任何機械應力（連接到光纖套管），此處安裝了準直透鏡。
3.連接氣室以與 1/4管 Swagelok 接頭一起使用時，請使用兩個扳手將氣體流通池上的任何應力降至最低。擰緊連接的任何部件時，1/2螺母固定在離殼體最近的位置。
4.均勻加熱，可以防止灰塵和冷凝物進入流通池。
5.如果流通池光學元件因污染而損壞，我們可以對流通池進行維修，請聯系波弗光電。
6.最小可檢測信號取決于許多因素，例如您的檢測設備的噪音水平、您的激光掃描的噪音和可重復性以及您可能應用的任何信號處理。


產品選型：

FCS-

Path length-

Swagelok? tube style-

Connector style


16=16.7cm path

1/4 = ?” tube

FC/APC


48=47.5cm path

1/8 =1/8” tube

FC/PC


80=78.1cm path

HB = hose bib

SCAPC




SCPC


產品尺寸：

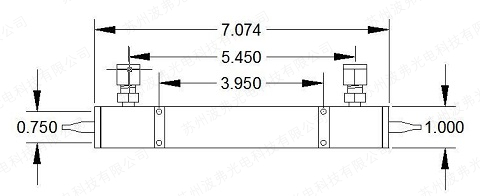

16.7cm single pass

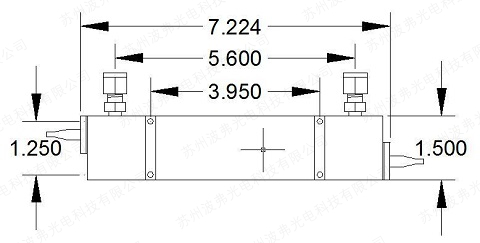

47.5cm, 78.1cm Multi-Pass

參考型號及描述：

Product Part Number Description
16.7cm Single-mode Flowcell FCS-16-1/4-SS 16.7cm path stainless steel flowcell with 1/4” Swagelok tube fittings
16.7cm Single-mode Flowcell FCS-16-1/8-SS 16.7cm path stainless steel flowcell with 1/8” Swagelok tube fittings
47.5cm Single-mode Flowcell FCS-48-1/4-SS 47.5cm path stainless steel flowcell with 1/4” Swagelok tube fittings
47.5cm Single-mode Flowcell FCS-48-1/8-SS 47.5cm path stainless steel flowcell with 1/8” Swagelok tube fittings
78.1cm Single-mode Flowcell FCS-80-1/4-SS 78.1cm path stainless steel flowcell with 1/4” Swagelok tube fittings
78.1cm Single-mode Flowcell FCS-80-1/8-SS 78.1cm path stainless steel flowcell with 1/8” Swagelok tube fittings
10cm Multi-mode Flowcell FCM-10-1/4-SS 10.0cm path flowcell with SMA905 connector adaptors. 1/4” Swagelok tube fittings
10cm Multi-mode Flowcell FCM-10-1/8-SS 10.0cm path flowcell with SMA905 connector adaptors. 1/8” Swagelok tube fittings
10cm Windowed Flowcell FCW-10-1/4-SS Windowed Flowcell, 10.0cm optical path, CaF2 optics, 1/4" Swagelok
