標準版本：100ps-10000ps
拓展版本：50ps~10000ps
|
系列/MODEL |
|
EPG-300M |
||
|
參數/Parameter |
Unit |
Min. |
Typ. |
Max. |
|
信號類型1 |
NA |
|
Sine or Square (Preferred) |
|
|
輸入水平 |
Vpp |
0.3 |
|
0.5 |
|
重頻范圍2 |
GHz |
0.001 |
|
1 |
|
脈沖形狀 |
NA |
|
Square |
|
|
脈寬可調范圍(FWHM) |
ps |
100 |
|
10000 |
|
拓展脈寬范圍(可選)3 |
ps |
50 |
|
10000 |
|
調諧分辨率 |
ps |
|
1 |
|
|
上升/下降時間(20-80%) |
ps |
15 |
|
20 |
|
輸出電壓[標準版本4] |
Vpp |
0.4 |
0.5 |
0.6 |
|
輸出電壓[高壓版本5] |
Vpp |
> 5 |
||
|
附件時間抖動 |
ps |
< 0.7 |
||
|
輸入/輸出耦合方式，阻抗 |
Ω |
AC耦合，50Ω |
||
|
RF接頭 |
|
Advanced SMA |
||
|
電源 |
|
DC5V,1A |
||
|
程控端口 |
|
USB (Virtual COM Port), Option: RS232, TTL |
||
|
工作溫度范圍 |
℃ |
15 |
|
35 |
|
存儲溫度范圍 |
℃ |
-20 |
|
70 |
|
產品尺寸(WxHxD |
mm |
Module版本：49 x 16 x 64 ;Benchtop版本：236 x 88 x 380 |
||
|
產品重量 |
g/Kg |
Module版本：60g ;Benchtop版本：＜5Kg |
||
*(1)使用方波以獲得最小的附加抖動，尤其是在低于100MHz重復頻率下。(2)可通過調整輸入時鐘頻率來調整重復率，最大重復頻率由脈寬限制，<1MHz的操作請咨詢波弗光電。該設備也可以在指定的頻率范圍內按需觸發。(3)可定制低至50ps的脈沖寬度。與高壓選項結合使用時，脈沖寬度可能會變寬。(4)單端輸出電壓。(5)僅適用于單端輸出。上升/下降時間以及脈寬可能會增加幾ps。輸出電壓可能隨脈沖重復率而變化。*參數規格如有更改，恕不另行通知，聯系波弗光電確認。
|
|
|
|

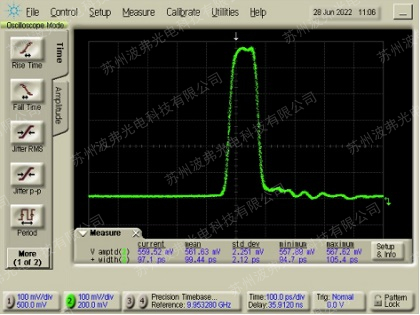

100ps脈寬 @ Clock Freq. 1MHz |

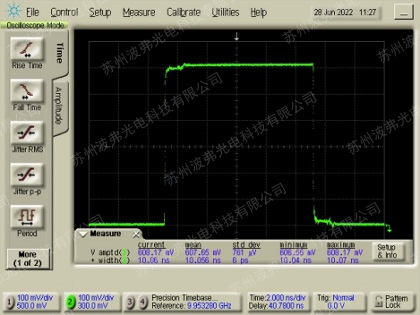

10,000ps脈寬@ Clock Freq. 1MHz |
產品選型
|
EPG-300M |
-XXX |
-S（D） |
-P(N) |
-T |
-N |
-N |
|
|
EPG-300B |
-XXX |
-S |
-P(N) |
-T |
-A(N) |
-C(N) |
|
|
M = 模塊 |
050 = 50ps~10ns |
S = 單端輸出 |
P =正電平 |
T = 可調脈寬 |
N = 標準電平 |
N = 無時鐘 |
|
|
L = 大模塊 |
100=100ps~10ns |
D=差分輸出 |
N = 負電平 |
|
A = 帶放大 |
C = 內置時鐘 |
|
