DML系列 6/10GHz直接調制激光器
DML系列直接調制激光二極管，可選1310nm，1550nm波長，適用于DC-6/10GHz模擬信號傳輸，高線性特點使其非常適合于射頻光纖傳輸應用。蝶形封裝中包含光隔離器、TEC、熱敏電阻、激光二極管、以及監控PD等關鍵組件。

DML-15：1550nm直接調制激光二極管

DML-13：1310nm直接調制激光二極管

產品特點
· 直接調制1310nm/1550nm DFB二極管激光器
· 射頻輸入端口：K接頭
· 集成：熱敏電阻、TEC、監控PD
· 最?。?8dBm（1550nm）/+10dBm（1310nm）輸出
典型應用
· 射頻光纖傳輸RFoF
· 射頻微波延遲線
· 衛星天線
· 模擬調制等
產品介紹

DML系列直接調制激光二極管，可選1310nm，1550nm波長，適用于DC-6/10GHz模擬信號傳輸，高線性特點使其非常適合于射頻光纖傳輸應用。蝶形封裝中包含光隔離器、TEC、熱敏電阻、激光二極管、以及監控PD等關鍵組件。



DML系列直接調制激光二極管才有標準單模SMF-28e光纖輸出（可定制保偏尾纖輸出），阻燃涂層，900um套管，標準1m尾纖，5mm PIN腳間隔，已經SC/APC接頭（可定制）。


更多產品資料信息，需求信息，請聯系蘇州波弗光電科技有限公司相關銷售人員確認。

產品型號及主要指標

典型電光參數：T=25℃

參數

符號

DML-13

DML-15

單位

參數



MIN

TYP

MAX

MIN

Typ

MAX



工作波長

λOP

1300

1310

1320

1530

1550

1565

nm

輸出功率

Power

10

-

-

8

-

-

dBm

RF輸入阻抗

ZIN

-

50

-

-

50

-

Ohms

帶寬(-3 dB)

DML-xx-6

6

-

GHz

6

-

-

GHz



DML-xx-10

10

-

GHz

10

-

-

GHz

邊摸抑制比

SMSR

35

40

-

35

40

--

dB

光隔離度

ISO

30

-

-

30

-

--

dB

光回波損耗

ORL

40

-

-

40

-

--

dB

閾值電流

ITH

-

12

20

-

-

20

mA

監控PD靈敏度

rMPD

100

-

1000

50

-

-

μA/mW

暗電流

ID

-

-

0.2

-

-

0.2

μA

工作溫度范圍

TC

-10

-

65

-10

-

65

°C

工作電流

IOP

-

60

80

-

70

100

mA

工作電壓

VOP

-

1.8

2.1

-

-

2.1

V



絕對最大值：T=25℃

參數

條件

限制值/最大值

存儲溫度范圍

連續

-40 to +85°C

監控PD反向電壓

60 seconds

15 V



連續

10 V

正向最大驅動電流

連續

150 mA

反向最大驅動電壓

連續

1 V

TEC驅動電流范圍

連續

-1.9A to 1.9 A

備注：產品規格如有更改，恕不另行通知，請聯系蘇州波弗光電科技有限公司相關銷售人員。

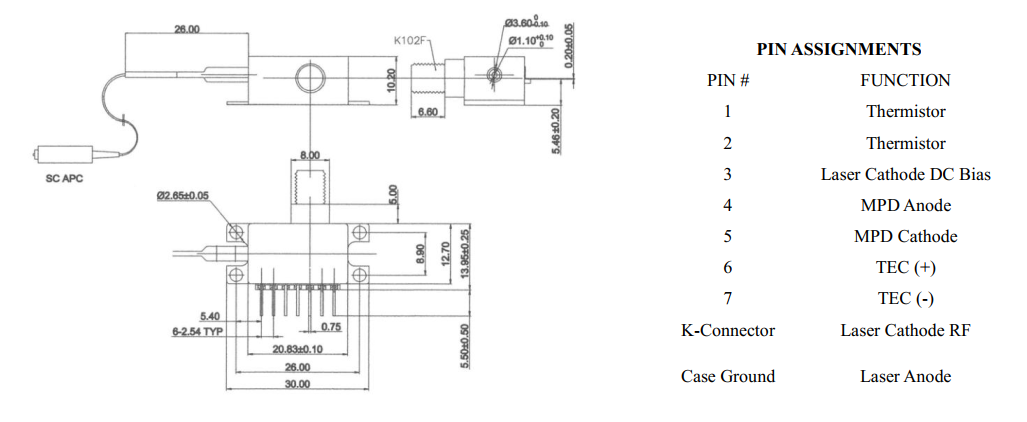

尺寸圖&引腳定義


產品選型：

MODEL #s

DML-13-6

DML-13-10

DML-15-6

DML-15-10

模擬調制帶寬

6 GHz

10 GHz

6 GHz

10 GHz

*接頭信息，尾纖定制信息，請聯系蘇州波弗光電科技有限公司相關銷售人員確認。
